Les caractéristiques du Sanyo PHC-25
| Nom : |
PHC-25 |
| Fabricant : |
Sanyo |
| Année de sortie : |
1982 au Japon, 1983 dans le reste du monde |
| Microprocesseur : |
NEC D780C (compatible Zilog Z80A) |
| Fréquence : |
4 MHz |
| Mémoire vive (RAM) : |
16 Ko |
| Mémoire vidéo (VRAM) : |
6 Ko |
| Mémoire morte (ROM) : |
24 Ko |
| Clavier : |
QWERTY 65 touches dont 4 de fonctions (programmables) et 4 flèches directionnelles |
| Graphisme : |
4 modes graphiques (maximum : 256 x 192) |
| Couleurs : |
8 maximum, 2 simultanées en mode haute résolution |
| Texte : |
2 modes texte (32 caractères x 16 lignes, 16 caractères x 16 lignes) |
| Son : |
Externe via le synthétiseur PSG-01 (en option) |
| Joystick : |
2 ports via le PSG-01, broche type QuickShot, 8 directions, 1 bouton |
| Ports : |
Péritel (DIN), vidéo (cinch), cassette (DIN), imprimante (Centronic), port d'extension |
| Langage : |
Sanyo Basic version 1.3 (environ 80 instructions) |
| Alimentation : |
Version française 220V-50Hz, intégrée à l'ordinateur (câble simple 2 broches) |
| Dimensions et poids : |
Péritel, vidéo, cassette, Centronic, synthétiseur |
| Prix de vente : |
2.350,00 Frs en novembre 1983 (69.800,00 Yens au Japon en 1982) |
Détails des modes texte et des modes graphiques
Le PHC-25 propose 4 modes graphiques distincts :
| mode |
1 |
2 |
3 |
4 |
| texte |
16 lignes x
32 colonnes |
16 lignes x
32 colonnes |
16 lignes x
16 colonnes |
16 lignes x
32 colonnes |
définition
graphique |
aucune |
64 x 48
points |
128 x 192
points |
256 x 192
points |
couleurs des
caractères |
blanc
noir |
vert
vert inversé
orange
orange inversé |
vert
jaune
bleu
rouge
blanc
bleu clair
violet
orange |
vert
noir
blanc |
couleurs
du fond |
vert
orange |
vert
jaune
bleu
rouge
blanc
bleu clair
violet
orange |
vert
jaune
bleu
rouge
blanc
bleu clair
violet
orange |
vert
noir
blanc |
couleurs des
graphiques |
- |
vert
jaune
bleu
rouge
blanc
bleu clair
violet
orange |
vert
jaune
bleu
rouge
blanc
bleu clair
violet
orange |
vert
noir
blanc |
Le Sanyo PHC-25 vu de l'intérieur
Le Sanyo PHC-25 est architecturé autour de deux cartes posées l'une sur l'autre, ce qui permet de gagner de la place tout en intégrant l'alimentation à l'intérieur du boitier, ce qui n'était pas courant à l'époque.

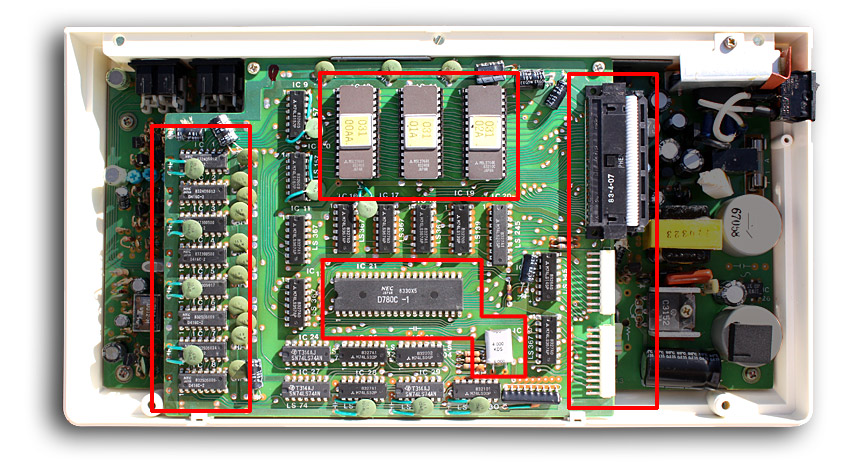

Partie supérieure (carte fille)
La carte fille en partie supérieure contient le CPU NEC D780C (compatible Zilog Z80A) au centre et son oscillateur 4.000 MHz,
les trois ROM contenant le Basic étendu en haut et huit composants de mémoire vive 2Ko soit 16Ko au total sur la gauche.
A droite la broche noire reliant les deux cartes l'une à l'autre et les deux broches blanches pour connecter le clavier.

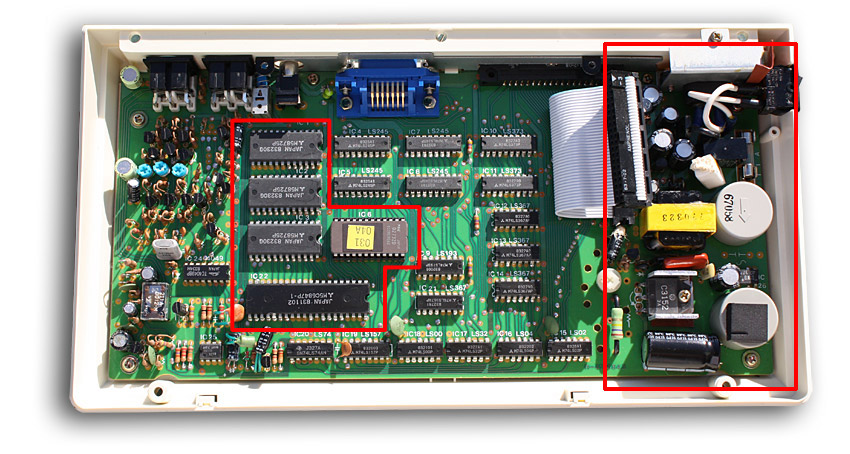

Partie inférieure (carte mère)
La carte mère disposée au fond du boitier en plastique contient la ROM graphique (qui contient elle-même soit la version caractères japonais,
soit la version caractères européens), trois composants de mémoire vive pour la vidéo soit 6Ko au total et le composant vidéo M5C6847P
(le même que dans le Nec PC-6001). Le bloc d'alimentation se situe sur la droite. Sont soudés sur cette carte mère en haut les différents ports
du Sanyo (Péritel, cassette, moniteur vidéo, Centronic, port d'extention et cordon d'alimentation).
Brochages Péritel et Cassette
Connexion Péritel
 |
1 |
CANAL BLEU [B7] |
| 2 |
COMMUTATION RAPIDE [B16] |
| 3 |
MASSE [B18] |
| 4 |
CANAL ROUGE [B15] |
| 5 |
NON CÂBLÉ |
| 6 |
CANAL VERT[B11] |
| 7 |
+12V (COMMUTATION LENTE) [B8] |
| 8 |
VIDÉO COMPOSITE [B20] |
Connexion Magnétophone
|
1 |
MASSE |
| 2 |
MASSE |
| 3 |
MASSE |
| 4 |
CMTOUT (SORTIE JACK ROUGE ENREGISTREMENT OU REC) |
| 5 |
CMTIN (ENTRÉE JACK BLANC LECTURE OU CASQUE) |
| 6 |
REMOTE + (TÉLÉCOMMANDE MAGNÉTO NON OBLIGATOIRE) |
| 7 |
REMOTE - (TÉLÉCOMMANDE MAGNÉTO NON OBLIGATOIRE) |
| 8 |
MASSE |
|
|
|
